В помещениях, где требуется поддержание стерильных условий и минимизация загрязнения воздуха, широко применяется ламинарный потолок. Это устройство обеспечивает направленный поток очищенного воздуха, создавая зону с контролируемыми параметрами чистоты. Такие потолки используются в медицинских учреждениях, фармацевтическом производстве, лабораториях и других объектах, где необходимо исключить попадание частиц и микроорганизмов в рабочее пространство.
Принцип действия ламинарного потолка
Основная задача системы заключается в формировании ламинарного потока — равномерного движения воздуха в одном направлении с минимальными завихрениями. Потолок распределяет воздух через фильтрующие панели, после чего очищенные массы плавно опускаются вниз, вытесняя загрязнённый воздух. Таким образом, в рабочей зоне создаётся «чистая зона» с контролируемыми характеристиками.
Ламинарный поток достигается за счёт равномерного распределения давления внутри корпуса потолка и применения высокоэффективных фильтров, способных задерживать микрочастицы размером до 0,3 микрометра и менее. В результате исключается вероятность осаждения пыли или микроорганизмов на поверхности оборудования и материалов.
Конструкция и элементы системы

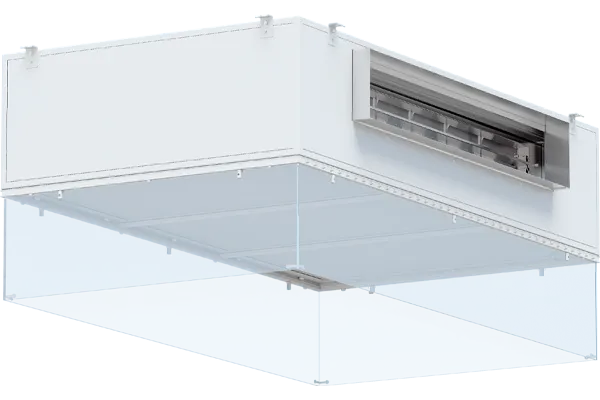

Ламинарный потолок представляет собой металлический или алюминиевый корпус, внутри которого размещаются фильтрующие элементы и воздухораспределительные секции. Основные компоненты включают:
- Корпус — несущая конструкция, обеспечивающая герметичность и равномерное распределение воздуха;
- Фильтры тонкой и сверхтонкой очистки — обычно используются фильтры класса HEPA или ULPA;
- Распределительная решётка — создаёт равномерный поток без турбулентности;
- Потолочные модули — секции, которые можно комбинировать для формирования зон различной площади;
- Осветительные панели — интегрируются в конструкцию для равномерного освещения рабочей зоны;
- Система подвеса — позволяет точно выровнять потолок и обеспечивает его устойчивость.
Типы ламинарных потолков
Существуют различные варианты исполнения ламинарных потолков, которые отличаются по назначению и конструкции:
- Горизонтальные — создают поток воздуха, направленный параллельно рабочей поверхности. Применяются в лабораториях и при производстве электроники.
- Вертикальные — формируют поток сверху вниз, наиболее распространённый вариант для операционных и чистых помещений.
- Модульные — состоят из отдельных секций, которые можно комбинировать для создания систем различного масштаба.
- Интегрированные — встраиваются в подвесные потолки и подключаются к централизованной вентиляционной сети здания.
Преимущества использования ламинарных потолков
Данный тип оборудования имеет ряд эксплуатационных преимуществ, которые делают его незаменимым при создании чистых помещений:
- Обеспечение стабильного уровня чистоты воздуха в контролируемой зоне;
- Минимизация риска перекрёстного загрязнения между зонами;
- Поддержание заданных параметров температуры и влажности;
- Снижение концентрации взвешенных частиц и микроорганизмов;
- Совместимость с современными системами фильтрации и автоматического контроля;
- Возможность точной настройки скорости и направления воздушного потока.
Особенности эксплуатации
Для сохранения эффективности ламинарного потолка требуется регулярное техническое обслуживание. Основные процедуры включают проверку герметичности соединений, замену фильтров и калибровку распределительных элементов. Также необходимо контролировать равномерность воздушного потока, так как нарушение баланса давления может привести к образованию турбулентных зон и снижению уровня чистоты.
При эксплуатации важно учитывать, что любые изменения в помещении — установка оборудования, изменение высоты потолка или появление дополнительных источников тепла — могут повлиять на динамику потоков. Поэтому в проектах чистых зон ламинарные потолки часто дополняются системой мониторинга, фиксирующей скорость воздуха и состояние фильтров в режиме реального времени.
Области применения
Ламинарные потолки применяются во многих сферах, где требуется высокая степень чистоты воздуха:
- Операционные блоки и процедурные кабинеты;
- Фармацевтические и биотехнологические производства;
- Лаборатории микробиологических и химических исследований;
- Цеха по производству микросхем, оптики и прецизионного оборудования;
- Помещения для калибровки и сборки чувствительных приборов.
Заключение
Ламинарный потолок представляет собой важный элемент систем вентиляции и фильтрации в помещениях с повышенными требованиями к чистоте. Его конструкция обеспечивает направленный поток очищенного воздуха, исключающий завихрения и перенос загрязнений. При правильной установке и регулярном обслуживании такие потолки позволяют поддерживать стабильные санитарные условия, продлевая срок службы оборудования и повышая безопасность технологических процессов. Современные решения в области ламинарных систем делают возможным создание оптимальной воздушной среды для точных и чувствительных производств.
